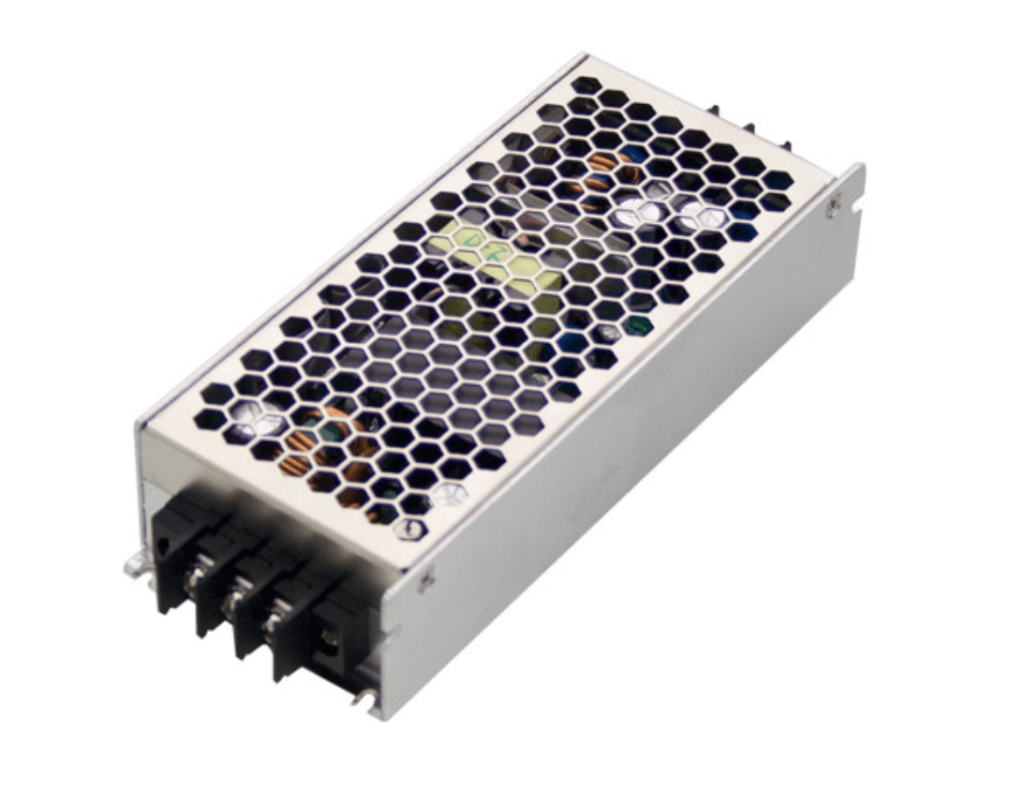

DC-DC 컨버터는 전자 제어 장치(ECU)로서, 소스 전압을 한 수준에서 다른 수준으로 변환하는 중요한 역할을 합니다. DC-DC 컨버터 기능 테스트는 필수 과정이며 이 컨버터는 자동차, 산업 기계, 전자 장치 등 다양한 시스템에서 필수적인 기능을 수행하며, 전자 시스템의 효율성, 안정성, 성능을 유지하는 데 중요한 역할을 합니다. 특히, DC-DC 컨버터는 에너지 변환 과정에서 효율적인 전력 전달을 보장하여 시스템의 전반적인 성능을 최적화합니다. 이처럼 중요한 역할을 하는 DC-DC ECU가 정상적으로 작동하려면 제조 과정에서 철저한 기능 테스트가 필요합니다.
DC-DC ECU의 기능 테스트는 단순한 검증 과정을 넘어서, 다양한 환경에서 컨버터가 제대로 작동할 수 있도록 하기 위해 필수적인 단계입니다. 이 테스트는 시스템의 신뢰성과 효율성을 평가하기 위한 중요한 과정으로, 전원 입력 및 부하 출력을 시뮬레이션하여 여러 가지 전기적 특성을 점검합니다. 이때 전압 출력의 안정성, 무결성, 전력 효율 등을 측정하여, 실제 사용 환경에서의 성능을 확인할 수 있습니다. 각종 부하 상태에서도 전압이 안정적으로 유지될 수 있는지, 전력 변환 과정에서 손실이 최소화되는지를 점검하는 것이 중요합니다.
DC-DC 컨버터의 테스트 시나리오는 전원 공급 수준이 낮은 것에서부터 높은 것까지 다양한 범위에서 진행됩니다. 이는 실제 사용 환경에서 발생할 수 있는 다양한 전력 조건을 재현하기 위한 필수적인 절차입니다. 이를 통해 컨버터가 다양한 전압 조건에서도 문제없이 작동할 수 있도록 보장합니다. 또한, 테스트 중에 발생할 수 있는 전기적 문제나 성능 저하를 미리 예측하고 이를 개선할 수 있는 기회를 제공합니다.
DC-DC 컨버터는 특히 자동차 산업에서 중요한 역할을 합니다. 예를 들어, 자동차의 스타트-스톱 시스템에서 자주 사용됩니다. 스타트-스톱 시스템은 엔진이 정지 상태에 있을 때 자동으로 엔진을 꺼두고, 운전자가 가속 페달을 밟을 때만 엔진을 재시작하는 시스템입니다. 이 시스템은 자동차의 연료 효율성을 높이고, 불필요한 탄소 배출을 줄이려는 산업적 노력에 기여합니다. DC-DC 컨버터는 이 시스템의 전력 공급을 안정적으로 관리하며, 에너지 절약을 위한 중요한 역할을 담당합니다. 따라서 이러한 시스템에서 사용되는 DC-DC 컨버터는 특히 고도의 신뢰성과 효율성을 요구합니다.
DC-DC 컨버터가 이러한 시스템에서 안정적으로 작동하려면, 각종 기능 테스트를 통해 전압 변환의 효율성, 전력 전달의 안정성, 그리고 각종 전기적 조건에서의 성능을 검증하는 과정이 반드시 필요합니다. 이를 통해 엔진의 자동 제어 및 스타트-스톱 시스템에서 발생할 수 있는 다양한 전기적 문제를 예방하고, 전체적인 차량 시스템의 효율성을 극대화할 수 있습니다.
이와 같이 DC-DC 컨버터의 철저한 기능 테스트는 그 자체로 중요한 의미를 가지며, 향후 다양한 전자 시스템에서의 안정적이고 효율적인 에너지 관리를 위한 중요한 첫 걸음이 됩니다.
DC-DC 컨버터 기능 테스트
DC-DC 컨버터는 자동차와 같은 다양한 시스템에서 중요한 역할을 하는 전력 변환 장치로, 특히 차량 내 인포테인먼트 시스템이나 팬 환기 시스템에서 엔진이 시작되더라도 12V 전원을 지속적으로 공급할 수 있도록 합니다. 이러한 컨버터의 성능을 제대로 테스트하려면 몇 가지 중요한 테스트 절차가 필요합니다. 예를 들어, DC-DC 컨버터의 전원 관리 장치인 ECU의 기능 테스트를 진행하기 위해서는 배터리 입력 에뮬레이터가 필수적입니다. 이 에뮬레이터는 ECU에 고전력 입력을 제공할 수 있어야 하며, 이를 통해 다양한 테스트 시나리오를 시뮬레이션할 수 있습니다.
기능 테스트를 제대로 수행하려면 정확한 테스트 시나리오를 구성하는 것이 매우 중요합니다. 예를 들어, 12V에서 6V로 1-2ms의 하강 시간을 갖는 펄스를 생성할 수 있는 동적 DC 전원 공급 장치가 필요합니다. 이 펄스는 컨버터의 성능을 검사하는 데 중요한 요소로 작용합니다. 또한 초기 설정 비용을 최소화하는 전원 공급 장치 선택이 중요합니다. 적절한 전원 공급 장치 선택은 테스트 비용을 절감하면서도 필요한 성능을 충분히 발휘할 수 있도록 보장합니다.
하지만 입력 신호만으로는 충분하지 않습니다. 실제 차량 내 전자 시스템에서 발생할 수 있는 다양한 전기적 영향을 재현하기 위해서는 전자적 또는 수동 부하를 사용해야 합니다. 이 부하들은 부하 스위칭 솔루션을 통해 부하를 연결하거나 분리할 수 있어야 하며, 이를 통해 개방 회로와 폐쇄 회로를 설정하여 테스트를 진행할 수 있습니다. 이러한 설정을 통해 차량 내 전자 네트워크에서 발생할 수 있는 전기적 영향을 시뮬레이션하고, 이를 기반으로 DC-DC 컨버터가 실제 환경에서 어떻게 작동할지를 확인할 수 있습니다.
전력 효율 측정
전력 효율은 DC-DC 컨버터의 성능을 평가하는 중요한 지표 중 하나입니다. 전력 효율을 정의하는 공식은 매우 간단하며 “전력 효율 = (V_출력 x I_출력) / (V_입력 x I_입력) x 100%”로 표현할 수 있습니다. 이 효율성은 DC-DC 컨버터가 얼마나 효율적으로 입력 전력을 변환해 출력으로 전달하는지를 나타내는 중요한 지표입니다. 전력 효율을 정확하게 측정하려면 각 전압 및 전류를 정확히 측정하고, 이를 바탕으로 효율을 계산해야 합니다.
효율성 측정에 필요한 장비로는 전력 분석기가 매우 유용합니다. 전력 분석기는 AC/DC 전력 소비를 신속하게 측정할 수 있으며, 이는 엔지니어들이 생산 과정에서 효율성과 품질을 빠르게 점검할 수 있도록 돕습니다. 그러나 생산 라인에서 효율성을 측정하는 데 있어서 고급 장비를 사용할 필요는 없으며, 주로 설계 단계에서 분석 속도와 정확성을 고려한 측정이 중요합니다. 이러한 측정은 특히 초기 설계 단계에서 빠른 피드백을 제공하고, 전력 효율을 개선할 수 있는 방향을 제시하는 데 중요한 역할을 합니다.
전력 효율을 정확하게 계산하기 위해서는 입력과 출력 전압 및 전류를 측정해야 하며, 이를 통해 Ohm의 법칙을 적용하여 효율을 계산합니다. 이는 DC-DC 컨버터의 성능을 평가하고, 그 효율성을 최적화하는 데 중요한 기준이 됩니다.
안정성 측정
DC-DC 컨버터의 안정성을 측정하는 것은 그 장치가 실제 환경에서도 안정적으로 작동할 수 있도록 보장하는 데 필수적입니다. 동적 DC 전원 공급 장치는 배터리 임펄스 패턴을 생성하도록 프로그래밍되며, 이 패턴은 다양한 입력 신호에서 발생할 수 있는 변화들을 시뮬레이션하는 데 사용됩니다. 이러한 임펄스 패턴은 컨버터가 예상되는 동작 범위 내에서 안정적으로 작동하는지 확인하는 데 매우 중요합니다.
디지타이저는 입력 임펄스 패턴을 캡처하는 데 사용됩니다. 이 디지타이저는 정확한 하강 및 상승 속도를 측정하고, 이를 통해 컨버터가 주어진 입력 신호에 어떻게 반응하는지 확인합니다. 차량 내 배터리는 일반적으로 약 12.6V에서 작동하므로, 디지타이저는 최소 10V 이상의 신호를 감지할 수 있어야 합니다. 이를 통해 DC-DC 컨버터가 다양한 전압 변화와 전기적 영향을 안정적으로 처리할 수 있는지 확인할 수 있습니다.
입력과 출력의 파형을 수집하는 것은 매우 중요한 과정입니다. 이 과정에서 입력과 출력 간의 상관관계를 명확하게 파악할 수 있습니다. 또한, 이러한 데이터를 통해 전원 공급 장치가 실제 사용 환경에서 어떻게 작동할지를 예측하고, 향후 발생할 수 있는 문제들을 미리 점검할 수 있습니다. DC-DC 컨버터의 안정성을 측정하고 확인하는 과정은 그 장치가 차량 시스템 내에서 제대로 기능을 할 수 있는지를 판단하는 중요한 단계입니다.
결론
DC-DC 컨버터의 기능 테스트는 특히 자동차와 같은 복잡하고 고도화된 전자 시스템에서 매우 중요한 역할을 합니다. 차량의 전자 시스템은 다양한 구성 요소가 복합적으로 작동하여 최적의 성능을 발휘하도록 설계되어 있습니다. 이때 DC-DC 컨버터는 차량의 전력 시스템에서 중요한 역할을 하며, 전압 변환 및 전력 효율성을 최적화하여 시스템의 안정성을 보장합니다. 따라서 컨버터의 기능을 철저하게 테스트하는 것은 이와 같은 복잡한 전자 네트워크가 안전하고 신뢰성 있게 작동하도록 하는 데 필수적인 과정입니다. 이러한 테스트 과정을 통해 컨버터가 차량의 전자 시스템과 원활하게 상호작용하고, 예상치 못한 문제나 오류 없이 안정적으로 작동할 수 있다는 점을 보장할 수 있습니다.
DC-DC 컨버터의 기능 테스트에서 중요한 부분은 여러 가지가 있습니다. 그 중 하나는 입력 신호 에뮬레이터입니다. 이 장치는 다양한 입력 조건을 시뮬레이션하여 컨버터가 예상되는 모든 상황에서 정확하게 작동하는지 점검할 수 있게 해줍니다. 또한, 전원 효율 측정은 시스템의 전력 변환 효율성을 평가하는 중요한 지표로, 컨버터가 얼마나 효율적으로 에너지를 전달하는지 확인하는 과정입니다. 전력 손실이 최소화될수록 차량의 전반적인 연료 효율성과 성능이 향상될 수 있기 때문에 이 과정을 통해 시스템의 전반적인 성능을 최적화할 수 있습니다. 마지막으로, 안정성 검증은 DC-DC 컨버터가 실제 사용 환경에서 변동하는 전압과 부하 상태에서도 지속적으로 안정적으로 작동할 수 있는지를 확인하는 과정입니다. 이 과정은 차량의 전자 시스템이 예상치 못한 전기적 변화를 겪더라도 시스템 전체가 안전하게 보호될 수 있도록 하는 중요한 요소입니다.
이와 같은 정밀한 테스트 과정을 통해 DC-DC 컨버터의 신뢰성과 효율성을 높일 수 있습니다. 이로 인해 차량 전자 시스템의 안정성이 확보되고, 전반적인 시스템 성능이 향상됩니다. 또한, DC-DC 컨버터는 차량뿐만 아니라 다양한 전자 시스템에서도 중요한 역할을 하고 있기 때문에, 이러한 테스트 과정을 통해 다른 분야의 전자 시스템에서도 보다 높은 수준의 안전성과 신뢰성을 보장할 수 있습니다. 컨버터의 성능을 정확하게 평가하고 최적화하는 것은 결국 차량 및 전자 시스템에서의 안정성을 극대화하는 핵심적인 요소로 작용합니다.
결국, DC-DC 컨버터의 기능 테스트는 시스템의 전반적인 성능과 효율성에 중대한 영향을 미치며, 이를 통해 차량 전자 시스템의 안정성을 더욱 확립할 수 있습니다. 이러한 테스트를 지속적으로 개선하고 발전시켜 나가는 것이 고도의 신뢰성과 안전성을 요구하는 현대의 전자 시스템에서 반드시 필요합니다.
