전력 관리 기술은 현대 산업 및 전자 설계에서 중요한 역할을 합니다. 효율적인 전력 관리가 이루어지지 않으면 에너지 소비가 불필요하게 증가하고, 이에 따른 열 발생 문제도 심각해질 수 있습니다. 이러한 문제를 해결하기 위해서는 효율성과 열 관리를 최적화하는 전략이 필수적입니다. 특히, DC-DC 컨버터와 같은 전력 변환 장치의 설계에서 효율성은 가장 중요한 요소 중 하나로, 이들을 제대로 설계하고 운영하면 낮은 에너지 소비를 가지는 고효율 장치를 얻을 수 있습니다. 그럼에도 불구하고, 이 과정은 결코 간단하지 않으며 다양한 기술적 도전이 존재합니다. DC-DC 변환 효율성을 높이기 위해서는 여러 가지 특성을 고려해야 하며, 이러한 특성들은 장치의 성능을 결정짓는 중요한 기준이 됩니다.
DC-DC 컨버터 설계는 그 자체로 복잡한 작업입니다. 이 설계가 어떤 응용 분야에 적용될지에 따라 여러 가지 사양을 만족해야 하므로, 설계자는 매우 세밀하고 체계적인 접근을 해야 합니다. 예를 들어, 입력 전압 범위, 출력 전압 값, 출력 전력, 효율성, 그리고 입력과 출력 간의 전기적 절연 등은 반드시 고려해야 할 주요 사항들입니다. 각 사양은 그 응용 분야에 맞게 최적화되어야 하며, 이를 충족시키기 위해서는 매우 다양한 기술적 요소들이 동원되어야 합니다. 따라서 DC-DC 컨버터 설계 시에는 이러한 요소들이 정확히 조화를 이루도록 설계해야 합니다.
또한, DC-DC 컨버터 설계에서 중요한 또 다른 요소는 부품의 선택입니다. 효율적인 컨버터를 만들기 위해서는 부품 하나하나가 적절한 특성을 가져야 하며, 부품의 성능이 최적화되어야 합니다. 이때, 부품의 선택을 결정짓는 요소로는 사용된 기술, 재료, 크기, 그리고 규정 준수 여부 등이 있습니다. 이 모든 요소들이 최종적으로 제품의 성능과 직결되기 때문에, 이를 고려한 설계는 매우 중요합니다. 또한, 전원 공급 장치 설계에서는 과도 전압 허용 범위, 부하 특성(임피던스 범위) 등의 특성을 충분히 식별하고 이를 반영해야 합니다. 과도 응답은 전원 공급 장치 성능을 평가하는 중요한 지표로, 이는 직류 전원이 부하 임피던스의 변화에 얼마나 잘 견딜 수 있는지를 측정하는 방식으로 평가됩니다. 과도 응답이 좋다면, 전력 공급 장치가 다양한 작동 조건에서도 안정적으로 동작할 수 있음을 의미합니다.
따라서, DC-DC 컨버터 설계를 할 때에는 이러한 모든 요소들을 체계적으로 고려하고, 설계가 실제 환경에서 잘 작동할 수 있도록 최적화해야 합니다. 이는 단순히 기술적인 문제가 아니라, 경제적이고 효율적인 시스템을 구현하기 위한 중요한 과정입니다. 효율적인 DC-DC 변환을 위한 최적의 설계는 다양한 기술과 선택이 복합적으로 결합되어 이루어지며, 결국 최종 제품의 성능을 결정짓는 핵심적인 요소로 작용하게 됩니다.

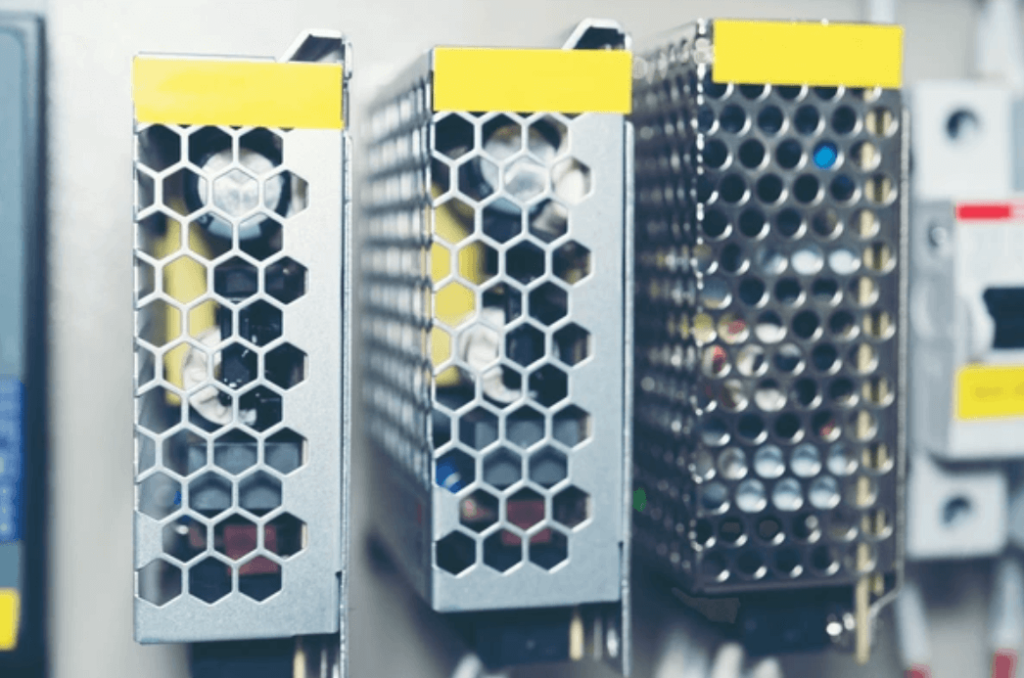

고성능 DC-DC 컨버터
DC-DC 컨버터 효율성 평가
DC-DC 컨버터의 효율성을 평가하는 것은 매우 중요한 작업입니다. 이는 전력 변환 과정에서 발생하는 손실을 최소화하고 시스템 전체의 성능을 최적화하기 위해 필수적인 과정입니다. 시스템 손실은 크게 두 가지 주요 유형으로 나눌 수 있습니다. 첫 번째는 인덕터의 피크 전류로 인한 손실이며, 두 번째는 컨버터 회로의 충전 및 방전 단계에서 발생하는 스위칭 손실입니다. 이 손실들은 각각의 동작 원리에 따라 다르게 발생하는데, 이를 정확히 분석하고 이해하는 것이 효율성을 높이는 데 중요합니다.
인덕터 피크 전류로 인한 손실은 두 가지 주요 요소에 의해 영향을 받습니다. 첫째, ON-OFF 스위칭 FET의 드레인-소스 저항입니다. 이 저항은 인덕터가 충전될 때와 방전될 때 전력 손실을 유발할 수 있습니다. 둘째, 인덕터의 DC 저항이 있습니다. 이 저항은 인덕터의 구조와 설계에 따라 달라지며, 결국 전류가 흐를 때 발생하는 전력 손실을 증가시킬 수 있습니다. 또한, 스위칭 손실은 회로의 동적 성질로 인해 발생하며, 이는 주로 FET와 다이오드의 기생 용량성 효과에 의해 유발됩니다. 특히, FET와 다이오드의 드레인-소스 기생 스위칭 용량이 큰 경우, 더 많은 손실이 발생할 수 있습니다. 이 손실을 최소화하려면 FET의 특성을 잘 선택해야 하며, 게이트-소스 및 드레인-소스 용량이 작은 부품을 선택하는 것이 중요합니다.
또한, 인덕터 코어에서 발생하는 손실은 스위칭 주파수와 밀접한 관계가 있습니다. 주파수가 증가하면 인덕터 코어에서 발생하는 손실도 증가하는데, 이는 코어의 재질과 크기에 따라 다릅니다. 따라서 인덕터의 선택은 주파수와 전류 조건을 잘 고려하여 최적화해야 합니다. 인덕터의 최적 선택을 위해서는 세 가지 중요한 요소를 고려해야 합니다. 첫째, 인덕터에 흐르는 전류보다 충분히 높은 포화 전류를 가지는 것이 중요합니다. 둘째, 인덕터의 연속 저항을 낮추는 것이 필요하며, 셋째, 인덕터의 물리적 크기도 중요한 요소입니다. FET는 인덕터의 방전 시 드레인-소스 전압을 충분히 견딜 수 있어야 하며, 인덕터를 통과하는 피크 전류보다 높은 최대 드레인 전류를 가질 필요가 있습니다. 이러한 모든 요소를 고려하여 스위칭 손실을 최소화할 수 있습니다.
디지털 제어
디지털 제어는 전압 조정에서 매우 중요한 역할을 합니다. 이는 전원 공급 장치의 성능을 최적화하고, 효율성을 높이는 데 필수적인 방법으로 입증되었습니다. 디지털 IC는 스위칭 전원 공급 장치의 각 동작 사이클 동안 소산을 정확하게 제어할 수 있습니다. 이를 통해 에너지 절약을 미세하게 조정할 수 있어 전체 시스템의 효율성을 크게 향상시킬 수 있습니다. 디지털 제어 시스템에서 핵심적인 부품은 아날로그-디지털 변환기(ADC)입니다. ADC는 출력 전압의 측정값과 기준 전압 간의 차이를 디지털 값으로 변환하여 전압을 정확하게 조정합니다.
디지털 제어기의 PID 프로세서는 아날로그 장치의 보상 네트워크를 대체하여, 더 빠르고 효율적인 전압 조정을 가능하게 합니다. 이 과정에서 실시간으로 전압을 모니터링하고, 피드백을 통해 조정하는 방식으로, 과전압이나 저전압 상태를 방지할 수 있습니다. 예를 들어, Renesas의 ZL6105 디지털 전원 레귤레이터는 통합 MOSFET 드라이버가 내장되어 있어, 3.3V 입력에서 작동하는 단일 위상 전원 공급 장치부터 12V 입력에서 작동하는 다중 위상 전원 공급 장치까지 다양한 설계에 적응할 수 있는 유연성을 제공합니다. 이와 같은 디지털 제어 방식은 효율성과 신뢰성을 동시에 제공하며, 전력 공급 시스템의 성능을 최적화하는 데 중요한 역할을 합니다.
의료용
의료용 DC-DC 컨버터는 의료 장비에서 매우 중요한 역할을 합니다. 이 컨버터들은 특히 안전성, 효율성, 신뢰성이 중요한 요구사항을 충족해야 합니다. 의료 장비는 환자의 생명과 직결되는 만큼, 전원 공급의 안정성과 안전성을 확보하는 것이 필수적입니다. 주요 요구 사항 중 하나는 입력과 출력 간의 안전한 갈바닉 절연을 제공하는 것입니다. 이는 전력 공급 장치의 절연 전압을 통해 보장됩니다. 절연형 컨버터는 고전압을 견딜 수 있는 능력을 가지고 있으며, 이는 컨버터 제작에 사용되는 재료와 내부 설계에 따라 달라집니다. 예를 들어, 변압기의 절연 능력은 매우 중요한 요소이며, 이를 위해 코팅 두께가 있는 권선 또는 다중 코팅을 사용하는 방법이 일반적입니다.
그러나 소형화 추세가 진행됨에 따라, 기존의 해결책들이 한계에 부딪히고 있습니다. 따라서, 소형화된 의료용 DC-DC 컨버터의 개발이 중요해지고 있으며, 이를 통해 의료 장비의 휴대성과 효율성을 높일 수 있습니다. 예를 들어, Recom의 REM1 시리즈는 5.2kVAC/1분 절연을 제공하며, 2MOPP/250VAC의 작동 전압을 가지고 있어 의료 장비에 적합한 안전한 전원 공급을 제공합니다. REM1은 3.3V, 5V, 12V, 15V 또는 24V 입력과 3.3V, 5V, 12V 출력 옵션을 제공하며, 최대 85%의 효율을 자랑합니다. 이와 같은 고효율 컨버터는 의료 환경에서 매우 중요한 요소로, 장비의 안정성과 안전성을 보장합니다.
철도
철도 응용 분야에서는 전자 장비가 다양한 기후적, 기계적, 전기적 환경을 견딜 수 있도록 설계되어야 합니다. 특히, 견인 차량 및 객차에서 사용되는 전자 장비들은 DC-DC 전원 공급 장치를 필요로 합니다. 이 장치들은 철도 차량의 특수한 환경에서도 안전하고 신뢰성 있게 작동해야 하며, 이를 위해서는 고효율 DC-DC 컨버터가 필수적입니다. RECOM의 RP 시리즈(RP08-AW, RP20-FR, RP40-FR)는 철도 차량을 위한 전원 공급 장치로, 최대 92%의 효율성을 자랑합니다. 이 시리즈는 통신 장비 등 다양한 응용 분야에도 사용할 수 있으며, 단일 및 듀얼 출력 전압과 제어 논리를 갖춘 넓은 입력 전압 범위를 제공합니다.
이러한 DC-DC 컨버터는 -40°C에서 +85°C까지의 넓은 작동 온도 범위를 제공하며, 자연 대류로 냉각이 가능하지만 사전 조립된 히트싱크를 사용할 수도 있습니다. 이와 같은 철도용 DC-DC 컨버터는 효율적이고 안정적인 전원 공급을 통해 철도 시스템의 신뢰성을 높이고, 다양한 기후 및 환경 조건에서도 탁월한 성능을 발휘할 수 있습니다.
결론
전력 시스템 설계는 단순한 기술적 작업에 그치지 않습니다. 이 과정은 크기, 비용 및 효율성 등 다양한 설계 요소 간의 복잡한 타협을 요구합니다. 설계자는 각 요소가 서로 어떤 영향을 미치는지에 대한 깊은 이해를 바탕으로 최적의 설계안을 찾아야 합니다. 특히, 전원 공급 장치를 설계할 때는 시스템의 안정성과 성능을 보장하기 위해 과도 전압 허용 범위, 리플 전압, 부하 특성 등과 같은 다양한 성능 요구사항을 면밀히 분석하고 고려해야 합니다. 이를 통해 설계자는 장치의 효율성을 극대화하고, 제품의 신뢰성과 안정성을 확보할 수 있습니다.
전력 시스템 설계에서 중요한 점은 시스템의 런타임을 최대화하고 크기를 최소화하는 것입니다. 이를 위해 시스템 설계자들은 배터리 특성을 더 정교하게 관리하고, 보다 효율적인 전력 변환을 위해 고급 회로 토폴로지를 적극적으로 활용하고 있습니다. 예를 들어, 고효율 DC-DC 컨버터를 설계할 때에는 기존의 변환 효율을 개선하고, 불필요한 에너지 손실을 최소화하려는 노력이 필요합니다. 또한, 시스템 설계자는 부품 선택부터 회로 레이아웃, 열 관리까지 여러 측면을 종합적으로 고려하여 최적의 전력 시스템을 구현하려 합니다.
결국, 전력 시스템 설계는 단순히 이론적인 계산만으로는 해결할 수 없습니다. 실제로는 설계 과정에서 발생할 수 있는 다양한 문제를 예측하고, 이를 해결하기 위한 기술적 대응책을 마련하는 것이 중요합니다. 시스템의 효율성, 안정성, 내구성 등을 고려한 종합적인 설계 접근법이 필요합니다. 또한, 시스템의 성능을 끊임없이 개선하고 최적화하는 과정은 지속적으로 이루어져야 하며, 이는 기술 발전에 따라 변하는 요구사항을 충족하기 위한 중요한 요소입니다.
따라서, 전력 시스템 설계는 단순히 하나의 목표를 달성하는 것이 아니라, 여러 가지 기술적 요소를 종합적으로 고려하고 조율하는 복잡한 작업입니다. 이러한 설계는 결국 효율성뿐만 아니라 비용과 성능까지 최적화된 전력 시스템을 제공하는 핵심적인 과정이 됩니다. 기술이 발전함에 따라 점차 더 정교하고 효율적인 전력 시스템 설계가 가능해지고 있으며, 이는 다양한 산업 분야에 긍정적인 영향을 미칠 것입니다.
